ADM3053BRWZ-REEL7 隔离型 CAN 收发器芯片解析

发布时间：2025-10-17 23:39:34

135">ADM3053BRWZ-REEL7 是模拟器件公司（Analog Devices, ADI）推出的一款集成电源和信号隔离的 CAN 收发器，专为工业自动化、能源管理和嵌入式控制系统设计。

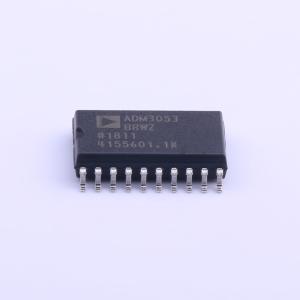

ADM3053BRWZ-REEL7 的工作电压范围为 4.5V 至 5.5V，适配 5V 单电源系统，支持最高 1 Mbps 的数据传输速率，符合 ISO 11898 标准。芯片内部集成隔离式 DC-DC 转换器，可提供独立 5V 电源，并在信号和电源端实现高达 2500 Vrms 的电气隔离。工作温度范围为 –40°C 至 +85°C，封装为 20 引脚宽体 SOIC，适合表面贴装应用。

这款芯片的优势在于高度集成设计，将 CAN 收发器、信号隔离和电源隔离功能集于一体，减少外部器件和设计复杂度。其高隔离性能能够有效防止地环路干扰，提升系统稳定性。内置 DC-DC 转换器降低了对外部电源的依赖，使系统设计更简洁可靠。同时采用 iCoupler® 技术，具备高共模瞬态抗扰度（CMTI），能够在恶劣工业环境下保持稳定通信。

ADM3053BRWZ-REEL7 广泛应用于工业自动化系统，如可编程逻辑控制器（PLC）、分布式控制系统（DCS）等的 CAN 总线通信；在能源管理领域，用于风力发电机、太阳能逆变器和能量存储系统的数据传输；在嵌入式控制系统中，为不同电压域的模块提供可靠的 CAN 接口和隔离保护。

总的来说，ADM3053BRWZ-REEL7 是一款高性能、高隔离的 CAN 收发器芯片，凭借集成化设计、内置电源和优异的抗干扰能力，为工业自动化、能源管理和嵌入式系统提供了可靠、简化的通信解决方案。
