DRV8825PWPR 步进电机驱动芯片详解

发布时间：2025-10-17 23:27:20

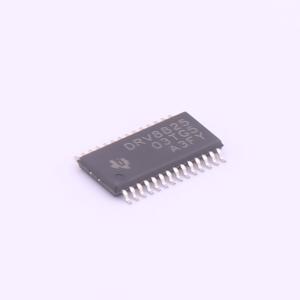

DRV8825PWPR 是德州仪器（Texas Instruments）推出的一款双 H 桥步进电机驱动器，主要用于驱动双极型步进电机。它集成了电流调节、微步控制、保护机制等功能，适合打印机、数控设备、3D 打印机、机器人等用途。

这款芯片的输入电压范围为 8.2V 至 45V，能够驱动每相最高 2.5A 的电流（在合适散热条件下）。它支持最高 1/32 步的微步控制方式，提供更平滑的运动表现。在控制接口方面，采用简单的 “STEP / DIR” 信号接入方式，外部通过 MODE 引脚设置微步模式。

DRV8825PWPR 内部具备多种衰减模式（Slow Decay、Fast Decay、Mixed Decay），可根据负载和速度特性选择合适模式以获得更好的性能和低振动。在保护机制方面，它支持过流保护（OCP）、热关断（TSD）、电压欠压锁定（UVLO）等功能，并带有故障指示引脚（nFAULT）。

设计时需要注意电流调节电阻与参考电压的匹配，以及合理布局电源和地线来保证散热性能。由于在高电流工作时芯片发热明显，必须设计好底板散热结构。PWM 频率、微步设置与衰减模式的组合也需要根据电机特性和应用场景调整。

DRV8825PWPR 常见应用包括 3D 打印机驱动、CNC 设备的步进电机控制、机器人轴控制、自动化设备以及测量仪器中需要平滑运动控制的部分。它以其高集成度、灵活控制能力和完善保护功能为设计者提供了一个稳定、可靠的电机驱动方案。
