项目笔记：STM32F407VGT6 在工业控制与多通道数据采集系统中的应用

发布时间：2025-10-15 11:40:12

近期在一个工业控制与数据采集项目中，我使用了 STM32F407VGT6 作为核心 MCU。它属于 STM32F4 系列，基于 ARM Cortex-M4 内核，主频 168 MHz，带有浮点运算单元（FPU），性能强劲且开发生态成熟。F407 系列以丰富外设和高性能计算能力著称，非常适合实时控制、传感器采集和通信密集型嵌入式应用。

一、芯片概况

• 核心：ARM Cortex-M4，主频 168 MHz，带 FPU

• Flash 容量：1 MB

• SRAM：192 KB

• 外设接口：USART、SPI、I2C、CAN、USB OTG、SDIO、FSMC、Ethernet MAC

• ADC/DAC：3 × 12 位 ADC、2 × 12 位 DAC

• 封装类型：LQFP100（对应 VGT6）

• 工作电压：1.8 V – 3.6 V

• 温度范围：–40 °C ~ +85 °C

STM32F407VGT6 在存储和接口上都较为均衡，适合工业级控制和多通道数据采集场景。

二、开发体验

1. 性能表现
   168 MHz Cortex-M4 核心配合 FPU 在滤波、PID 控制以及信号处理算法上表现稳定，实时性良好。

2. 外设接口使用
   多通道 ADC 配合 DMA 实现高速数据采集，USB OTG 和 Ethernet MAC 用于数据通信，CAN 总线适合工业设备联网。FSMC 可连接外部 SRAM 或 LCD 控制器，扩展性强。

3. 开发环境
   使用 STM32CubeIDE 搭配 CubeMX 进行外设配置，HAL 库稳定可靠。调试通过 ST-Link V2 进行实时变量跟踪和单步调试，整体体验顺畅。

4. 系统资源占用
   在运行多通道采集与控制算法时，CPU 占用率大约 50% 左右，系统延迟低，响应及时。

三、项目应用记录

在本项目中，STM32F407VGT6 主要承担以下功能：

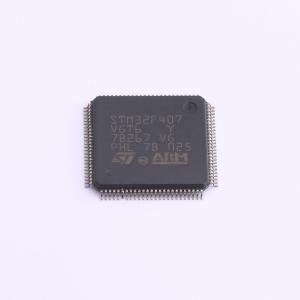

1181">

• 多路传感器数据采集与滤波处理

• PID 控制算法执行，实现实时闭环控制

• CAN 总线与以太网通信，实现工业数据交互

• 外部存储器数据缓存与日志记录

• USB 通信，用于调试和数据传输

经过测试，系统运行稳定，ADC 数据采样精度高，控制回路响应快速，通信可靠。

四、使用心得

STM32F407VGT6 是一款性能均衡、接口丰富的 MCU，适合中高复杂度的工业控制和数据采集项目。

• 优点：CPU 性能强，FPU 支持浮点运算，接口丰富，生态成熟

• 注意事项：电源和 PCB 布局要注意信号完整性，外部高速总线设计需规范

• 适用场景：工业控制系统、数据采集与处理、智能仪表、边缘计算节点

在需要高性能计算与多接口管理的项目中，STM32F407VGT6 是一个可靠的控制核心。
