STM32F405RGT6高性能ARM Cortex-M4微控制器

发布时间：2025-11-03 08:35:52

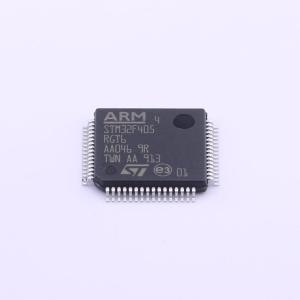

STM32F405RGT6 是意法半导体（STMicroelectronics，简称 ST）推出的一款基于 ARM Cortex-M4F 内核 的高性能 32 位微控制器，属于 STM32F4 系列。该芯片集高主频、浮点运算单元、丰富外设接口与低功耗特性于一体，是工业控制、无人机、物联网网关、音频处理以及电机控制等高性能嵌入式系统的理想核心。

STM32F405RGT6 采用 ARM Cortex-M4F 内核，内置单精度浮点单元（FPU）和 DSP 指令集，主频高达 168MHz，相比 STM32F1 系列性能提升显著，可实现快速信号处理与复杂算法运算。芯片内置 1MB Flash 存储器 和 192KB SRAM，为大容量程序与缓存应用提供充足空间。

在外设配置方面，STM32F405RGT6 提供多种高速通信接口，包括 3 路 SPI、3 路 I²C、6 路 USART/UART、2 路 CAN 总线，以及 USB OTG FS/HS、SDIO、FSMC、以太网 MAC（RMII 接口） 等。其 12 位 ADC（多达 3 组、24 通道）和 2 个 12 位 DAC 模块，能够满足多传感器采集与高精度信号输出需求。

该芯片集成多达 17 个定时器（含高级 PWM 定时器），支持电机控制、PWM 调速及精确定时任务。内置的 DMA 控制器（12 通道） 能显著提升数据传输效率，减少 CPU 负载，为实时控制应用提供强劲支撑。

在功耗方面，STM32F405RGT6 具备多种低功耗模式（Sleep、Stop、Standby），并支持灵活的电源管理架构。其工作电压范围为 1.8V 至 3.6V，工作温度范围可达 -40℃～+85℃，稳定可靠，适合工业级应用。

STM32F405RGT6 采用 LQFP-64 封装，引脚兼容性强，方便与同系列产品互换。ST 官方提供完善的软件与硬件生态，包括 STM32CubeMX 配置工具、HAL 库、FreeRTOS 支持 以及丰富的开发板平台（如 Nucleo、Discovery 系列），让工程师能够快速构建、调试并部署高性能嵌入式系统。

主要参数特点：

1. 内核： ARM Cortex-M4F（含 FPU），主频 168MHz

2. 存储： 1MB Flash，192KB SRAM

3. 外设接口： USART ×6、SPI ×3、I²C ×3、CAN ×2、USB OTG、SDIO、FSMC、以太网 MAC

4. 模拟功能： 12 位 ADC ×3（24 通道），12 位 DAC ×2

5. 定时器： 17 个（含高级 PWM 定时器）

6. DMA： 12 通道

7. 工作电压： 1.8V～3.6V

8. 封装形式： LQFP-64

9. 工作温度： -40℃～+85℃

凭借强大的计算性能、丰富的外设接口和灵活的功耗控制，STM32F405RGT6 成为众多高端嵌入式应用的首选核心控制器。无论是电机驱动、智能传感、数据采集、音频信号处理还是无人机飞控系统，它都能以出色的性能、稳定性与扩展性满足各种复杂应用需求。
