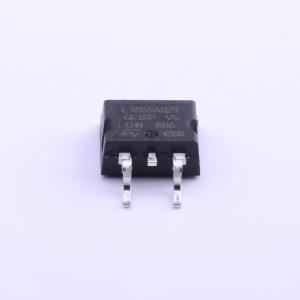

L7805ABD2T-TR 稳压器 5V线性电源芯片解析

发布时间：2025-10-31 16:00:44

L7805ABD2T-TR 是 STMicroelectronics（意法半导体）推出的一款 固定输出 5V 线性稳压器，广泛应用于各类电子设备、嵌入式系统、工业控制模块和消费电子产品中，为负载提供稳定可靠的直流电源。该芯片具有高精度输出、过流保护和热关断功能，设计简单，易于使用，是工程师进行低功耗稳压电源设计的理想选择。

L7805ABD2T-TR 输出电压固定为 5V，最大输出电流可达 1.5A，适合为中小功率负载供电。芯片采用标准线性稳压设计，输出电压精度高，典型稳压精度为 ±2%，有效保证微控制器、电路模块或传感器在电压波动情况下的稳定运行。其典型压降（Dropout Voltage）约为 2V，在输入电压略高于输出电压时仍能保证稳定输出，非常适合 7V 至 35V 输入范围的电源系统。

在保护功能方面，L7805ABD2T-TR 内置过流保护（OCP）、过热保护（Thermal Shutdown）和短路保护（Short-Circuit Protection），可在异常情况下自动限制电流和关闭输出，从而有效保护芯片及下游电路，提升系统整体可靠性。其热关断特性还可防止芯片因高功耗或散热不良导致损坏。

L7805ABD2T-TR 封装采用 SOT-223 和 TO-220 两种封装形式，便于 PCB 布局和散热。工程师可通过外接散热片或增加 PCB 铜箔面积优化热管理，使芯片在长期工作或高负载条件下保持稳定输出。芯片外围电路设计非常简单，只需输入和输出端各加一颗电容，即可实现基本稳压功能，同时可增加滤波电容进一步降低输出纹波，提升电源品质。

该稳压器在功耗和热性能方面表现优异。芯片自身静态功耗较低，输出稳定，适用于工业控制模块、微控制器开发板、便携式设备及各类低功耗电子产品。工作电压范围广，能够兼容 7V 至 35V 的输入电源，工作温度范围为 -40°C 至 +125°C，符合工业级使用标准。

在应用场景方面，L7805ABD2T-TR 可广泛用于为 STM32、Arduino、ESP32、51 单片机及各类传感器模块提供 5V 稳定电源。其高精度、低噪声和高可靠性特点，使其在嵌入式系统电源设计、智能家居控制器、工业控制板及音视频模块中都有出色表现。工程师还可结合外围滤波电容和散热方案，实现更加稳定和低纹波的输出效果，提升系统整体性能。

ST 官方提供详细数据手册、典型应用电路和 PCB 布局参考，便于快速设计和系统调试。L7805ABD2T-TR 与常规线性稳压器兼容，可与电源模块、微控制器以及低功耗电路直接配合使用，简化设计流程，降低开发成本。

综合来看，L7805ABD2T-TR 是一款 高稳定性、可靠性强、易用的 5V 线性稳压器，具备过流、短路和过热保护功能，输出电压精度高、负载能力强，适用于工业控制、嵌入式系统、消费电子及各类低功耗电源应用。其简单设计、稳定输出和高可靠性，使其成为工程师设计高效电源方案的首选器件。
