IRFP260NPBF 高功率N沟道MOSFET性能与应用分析

发布时间：2025-10-31 14:38:56

5" data-end="309">IRFP260NPBF 是 Infineon（英飞凌） 推出的一款 高功率N沟道增强型MOSFET（金属氧化物半导体场效应晶体管），专为高压、高电流的功率转换与电机控制应用而设计。凭借其低导通电阻、高开关速度及优异的热稳定性，IRFP260NPBF 广泛应用于 逆变电源、开关电源（SMPS）、电焊机、电机驱动系统 及 新能源领域。

一、产品特点

IRFP260NPBF 采用先进的功率MOSFET工艺设计，具备以下核心优势：

• 高电压承受能力：漏源击穿电压高达 200V，适用于高压功率转换电路。

• 超低导通电阻：典型值仅 0.04Ω，显著降低导通损耗，提高系统能效。

• 大电流输出能力：最大连续漏极电流高达 50A，满足高功率负载需求。

• 高速开关特性：快速导通与关断能力，适用于高频PWM驱动电路。

• 优异的热性能：最大结温达 175°C，具备出色的散热与热稳定性。

• 增强型结构：低栅极电荷（Qg）设计，降低驱动功率损耗，兼顾效率与响应速度。

二、典型应用场景

IRFP260NPBF 凭借高电流、高效率特性，广泛用于各类功率电子系统中：

• 工业电源系统：适用于开关电源主开关管、高压DC-DC转换器及功率因数校正（PFC）电路。

• 电机驱动系统：用于无刷直流电机（BLDC）、伺服电机和步进电机控制。

• 逆变与变频系统：在UPS、太阳能逆变器、储能系统及电动车充电器中作为主功率开关使用。

• 焊接与加热设备：在电焊机、电感加热电源中承担高电流、高频率功率控制任务。

三、封装与热设计

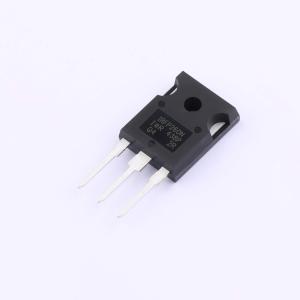

IRFP260NPBF 采用 TO-247 封装，具有优良的散热性能和机械稳定性。该封装形式可实现更好的导热路径，便于安装散热片或强制风冷系统，有效控制结温上升，延长器件寿命。

此外，器件具备良好的 雪崩能量吸收能力（EAS） 和抗浪涌能力，在瞬态高压环境中依然能保持稳定可靠的性能表现。

四、设计与兼容性

IRFP260NPBF 可与常见的功率驱动芯片（如 IR2110、IRS2186、TC4420 等）搭配使用，构建高效的功率驱动模块。其输入门限电压兼容3.3V和5V系统，便于MCU、DSP或FPGA直接驱动，简化系统设计。

Infineon 提供完善的技术文档、仿真模型与应用指南，方便工程师进行电路优化与热管理设计。同时，IRFP260NPBF 通过 RoHS 环保认证，采用无铅封装（PBF），符合环保及国际标准。

五、总结

IRFP260NPBF 是一款性能卓越的 高功率N沟道MOSFET，兼具 高耐压、大电流、低损耗和高可靠性 等优点。它不仅能够满足高功率转换的严苛要求，还能在高温、高频、高负载环境下保持稳定运行。凭借其优异的电气性能和可靠设计，IRFP260NPBF 被广泛应用于工业自动化、电力电子、新能源系统及高性能电源设备中，是工程师进行高效功率设计的理想选择。
