XC7K325T-2FFG900I高性能Kintex-7系列FPGA芯片

发布时间：2025-10-30 09:39:57

XC7K325T-2FFG900I 是由全球知名可编程逻辑器件厂商 赛灵思（Xilinx） 推出的 Kintex-7 系列高性能 FPGA 芯片。该型号采用 28 纳米低功耗工艺制造，兼顾高速处理能力与能效表现，广泛应用于通信设备、视频处理、工业控制、人工智能加速以及数据中心计算等高端领域。凭借出色的逻辑资源和稳定的工业级性能，XC7K325T-2FFG900I 已成为众多工程师在复杂系统设计中的首选方案。

一、产品概述

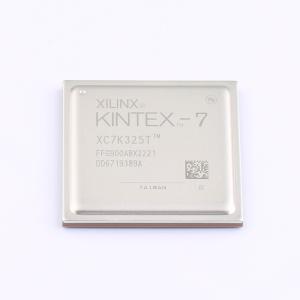

XC7K325T-2FFG900I 属于 Xilinx Kintex-7 系列中性能与功耗平衡最优的型号之一。它集成约 32.6 万个逻辑单元（LUT），内置丰富的 DSP48E1 模块 与 Block RAM 存储单元，可高效完成并行运算、信号处理及数据加速任务。该芯片采用 FFG900 封装，共 900 个引脚，适合高密度布线与多接口设计。其速度等级为 -2，在性能与功耗之间实现良好平衡，非常适合需要高速数据处理的嵌入式系统。

二、主要特性

1. 先进的28纳米工艺：性能显著提升，同时有效降低功耗。

2. 高逻辑密度设计：约326,080个逻辑单元，适合复杂逻辑系统实现。

3. 高速GTX收发器：单通道速率高达12.5Gbps，支持PCIe、SFP+、10G以太网等高速协议。

4. 丰富的DSP与存储资源：内置DSP48E1模块与大容量Block RAM，适用于信号与图像处理。

5. 工业级稳定性：工作温度范围为-40℃至+100℃，适用于恶劣环境。

6. 封装与速度：采用FFG900封装，速度等级为-2，功耗控制优异。

三、典型应用领域

XC7K325T-2FFG900I FPGA 在多个高性能场景中表现出色，包括：

• 通信系统：用于5G基站、光通信设备、网络交换机等高速传输系统。

• 视频与图像处理：支持高清视频编解码、实时图像识别与视频流加速。

• 工业控制系统：应用于智能制造、数据采集与自动化控制。

• 人工智能与数据中心：在AI推理、数据加速和边缘计算中实现高效计算。

• 国防与航空航天：用于雷达信号处理、电子侦察和飞行控制系统。

四、设计与开发支持

XC7K325T-2FFG900I 支持使用 Xilinx Vivado Design Suite 进行设计与开发。Vivado 提供逻辑综合、IP集成、时序优化和布局布线等功能，方便工程师快速实现设计目标。该芯片同时兼容 Vitis 开发平台 和 MicroBlaze 软核处理器，可进行软硬件协同设计，为嵌入式系统开发提供灵活支持。

此外，开发者可利用赛灵思官方提供的参考设计和开发板资源，加快项目原型验证与系统优化，降低研发成本。

五、产品优势

XC7K325T-2FFG900I 拥有极高的灵活性和可靠性，能够在复杂的数字系统中稳定运行。与同级别 FPGA 相比，该型号在性能、功耗与性价比方面具有显著优势。其高速收发器、高带宽内存结构和强大的逻辑资源，使其在通信、工业与AI加速领域都有出色的表现。

六、总结

XC7K325T-2FFG900I 是一款性能强大、能效突出的 FPGA 芯片，体现了 Xilinx Kintex-7 系列的技术精华。它不仅为工程师提供了灵活的逻辑设计空间，也为各类高性能电子系统提供了稳定、可靠的硬件支撑。无论是在高速通信、视频处理还是人工智能计算中，XC7K325T-2FFG900I 都能展现出卓越的性能优势，是实现高效可编程解决方案的理想选择。
