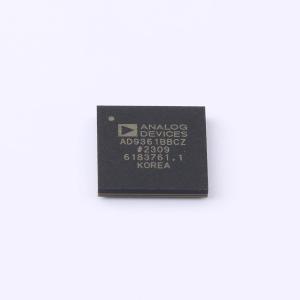

AD9361BBCZ-REEL 高集成宽带射频收发器芯片

发布时间：2025-10-28 16:58:25

AD9361BBCZ-REEL 是美国模拟器件公司（Analog Devices，简称 ADI）推出的一款高集成度、可编程的宽带射频收发器。该芯片支持从 70 MHz 至 6.0 GHz 的工作频段，覆盖多种无线通信标准，具备极高的灵活性和系统集成度，被广泛应用于无线通信、测试仪器及软件定义无线电（SDR）系统中。

5">一、产品简介
AD9361BBCZ-REEL 集成了射频前端、频率合成器、模数转换器（ADC）和数模转换器（DAC），同时支持双发射与双接收通道结构。芯片可通过 SPI 接口配置，用户可灵活调整信号带宽、增益和采样率等关键参数，从而实现多制式无线系统的兼容与自适应通信。

二、主要特性

• 支持宽频带范围：70 MHz 至 6.0 GHz

• 双通道收发架构，支持全双工通信

• 518">

  可配置带宽范围从 200 kHz 到 56 MHz

• 集成高性能 ADC/DAC 转换器

• 内置 PLL 与频率合成模块

• 支持 SPI 接口控制与数字校准功能

• 低功耗设计，典型功耗小于 1W

• 高线性度与低相位噪声性能

• 封装形式：144 引脚 LFCSP

三、性能与优势
AD9361BBCZ-REEL 以其卓越的射频性能和高度可编程特性，为通信系统设计提供极高灵活性。通过内部数字校准与自动增益控制（AGC）功能，芯片能够在不同信号强度与频率条件下保持最佳性能。其宽频覆盖范围可满足 LTE、Wi-Fi、WiMAX、GSM、CDMA、4G 甚至 5G 原型系统等多种标准应用。

四、典型应用场景
AD9361BBCZ-REEL 适用于多种无线通信和信号处理系统，包括：

• 软件定义无线电（SDR）平台

• 基站与小型蜂窝通信系统

• 工业无线控制与监测系统

• 无线测试与测量仪器

• 雷达信号处理与射频研究设备

• 航空通信与无人机数据链系统

五、总结
AD9361BBCZ-REEL 以其宽频带支持、高度可配置结构和出色的信号完整性，成为射频通信领域中最具代表性的收发一体化芯片之一。该器件大幅简化了无线系统设计，提升整体性能与可靠性，是现代无线通信、软件无线电及工业信号处理领域的理想选择。
