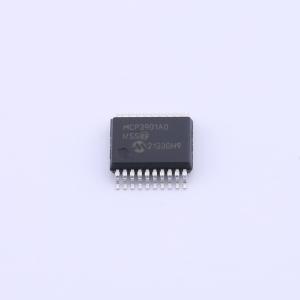

MCP3901A0T-I/SS 高精度双通道 Δ-Σ ADC：电能测量与信号采集的专业级解决方案

发布时间：2025-10-23 10:20:29

在电能计量、仪器测量及工业自动化应用中，系统对高精度模数转换器（ADC）的需求日益提升。MCP3901A0T-I/SS 是 Microchip 推出的一款高性能 双通道 24 位 Δ-Σ（Δ-Sigma）型 ADC，专为高精度电流与电压采样设计，广泛应用于单相或多相电能计量系统、工业传感器采集以及高精度数据采集模块中。

一、产品概述
MCP3901A0T-I/SS 具备两个高精度同步采样通道，每个通道由独立的可编程增益放大器（PGA）与 Δ-Σ 转换器组成，可实现高分辨率与低噪声的信号测量。该芯片支持 最高 125 ksps 输出速率，并通过 SPI 接口 实现与主控 MCU 的高速通信。其集成了可编程增益、基准电压输入、可调采样速率和功耗控制功能，具有出色的信号完整性和系统灵活性。

主要特性包括：

• 通道数量： 2 通道同步采样

• 分辨率： 24 位 Δ-Σ ADC

• 采样速率： 最高 125 ksps

• 接口类型： SPI（最高 20 MHz）

• 可编程增益放大器（PGA）： 1、2、4、8、16、32 倍

• 输入类型： 差分输入

• 基准电压输入： 外部参考

• 信噪比（SNR）： 高达 93 dB（典型值）

• 总谐波失真（THD）： -100 dB（典型值）

• 电源电压： 2.7V ～ 5.5V

• 工作温度范围： -40°C ～ +85°C（工业级）

• 封装形式： SSOP-20

• 低功耗与省电模式支持

二、性能与功能优势

1. 双通道同步采样
   MCP3901A0T-I/SS 提供两个完全同步的 ADC 通道，非常适合测量电流与电压的相位关系，在功率计量应用中确保高精度功率计算。

2. 高精度 24 位 Δ-Σ 转换
   采用先进的 Δ-Σ 转换架构，具有极低的噪声与高信号线性度，支持高动态范围信号采集。

3. 可编程增益放大器（PGA）
   内置可调增益放大器，可灵活调整输入信号幅度，提升低信号测量精度。

4. 高速 SPI 通信接口
   支持高达 20 MHz 的 SPI 时钟频率，满足高速数据采集系统的实时性要求。

5. 低功耗设计
   提供多种功耗模式，可根据系统状态动态调整功耗，适用于便携式或低功耗测量设备。

6. 工业级可靠性
   宽温度与电压范围设计，保证在复杂环境下稳定运行，适合长期连续工作的工业测量系统。

三、典型应用领域
MCP3901A0T-I/SS 广泛应用于各种高精度信号采集与电能计量领域，包括：

• 单相与多相电能表

• 电压、电流与功率测量模块

• 智能仪表与数据记录仪

• 工业过程控制与传感器采集

• 精密信号监测与控制系统

• 电源管理与能耗监测设备

四、总结
MCP3901A0T-I/SS 是一款性能卓越的 24 位高精度双通道 ADC，结合了 Δ-Σ 转换、可编程增益、同步采样与高速通信等特性，为设计工程师提供了灵活、可靠且精确的信号采集解决方案。无论是在电能计量、工业测量还是高精度传感应用中，它都能满足系统对高分辨率与高线性度的严格要求。
