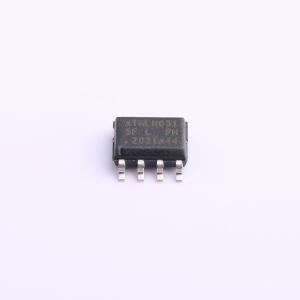

AT25512N-SH-T 高可靠性 512Kb SPI EEPROM：稳定数据存储解决方案

发布时间：2025-10-23 10:06:50

在工业控制、嵌入式系统、通信设备以及消费电子中，非易失性存储器是确保系统数据安全与可靠保存的关键元件。AT25512N-SH-T 是 Microchip（原 Atmel） 推出的一款 512Kb 容量的串行 EEPROM 存储器，采用 SPI 接口，支持高达 20MHz 的数据传输速率，具有低功耗、高耐久性与优异的数据保持性能，适合多种长期数据存储应用。

一、产品概述
AT25512N-SH-T 提供 64KB（512Kb）的存储容量，每字节可独立写入或擦除。器件采用 SPI 接口通信，兼容标准、双线和四线模式，支持高达 20MHz 的高速操作。该器件具有硬件写保护引脚，可防止关键数据被误写。采用 SOIC-8 封装，适合空间受限的系统设计。

主要特性包括：

• 存储容量： 512Kb（64KB）

• 接口类型： SPI（Serial Peripheral Interface）

• 工作电压： 1.7V ～ 5.5V

• 最大时钟频率： 20MHz

• 写入周期时间： 5ms（典型值）

• 写保护功能： 软件与硬件双重保护

• 擦写耐久性： 100 万次（每字节）

• 数据保持时间： 100 年

• 封装形式： SOIC-8

• 工业级工作温度范围： -40°C ～ +85°C

二、性能与功能优势

1. 高速 SPI 通信
   支持高达 20MHz 的串行通信速率，适合高速数据访问和实时存储。

2. 高可靠数据保持
   具备长达 100 年的数据保存能力和高达 100 万次的擦写寿命，确保长期稳定运行。

3. 灵活的写保护机制
   支持软件锁定与硬件引脚保护，防止误操作导致的数据丢失或篡改。

4. 低功耗特性
   在待机与工作状态下均具备极低功耗，非常适合电池供电或低能耗系统。

5. 工业级设计
   宽电压与温度范围适应严苛的工业和嵌入式环境。

三、典型应用领域
AT25512N-SH-T 广泛应用于需要安全、持久数据存储的各类系统中，包括：

• 工业自动化与控制设备

• 智能仪表与传感器记录系统

• 1181" data-end="1193">消费电子产品配置存储

• MCU 系统参数与校准数据存储

• 医疗设备数据记录

• 通信与网络设备的非易失性配置保存

四、总结
AT25512N-SH-T 是一款高性能、高可靠性的 SPI 接口 EEPROM 存储器，凭借高速读写能力、出色的耐久性和低功耗特性，为工业与嵌入式系统提供安全、稳定的非易失性数据存储解决方案。其高兼容性与紧凑封装，使其成为小型化、高可靠系统的理想选择。
