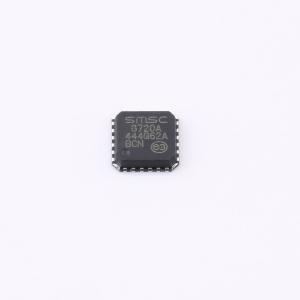

LAN8720A-CP-TR 低功耗以太网物理层芯片：高集成度与稳定通信

发布时间：2025-10-22 14:46:15

在现代嵌入式与物联网设备中，以太网连接已成为数据通信的重要方式。LAN8720A-CP-TR 是 Microchip（原 SMSC） 推出的一款高性能、低功耗 以太网 PHY（物理层收发器） 芯片，专为 10/100Mbps 以太网应用设计。凭借其小封装、高兼容性与可靠的信号传输能力，LAN8720A 已广泛应用于 STM32、NXP、ESP32 等主控平台中。

一、产品概述
LAN8720A-CP-TR 采用 低功耗 10/100Base-T/TX 以太网物理层架构，符合 IEEE 802.3-2005 标准。芯片采用 QFN-24（4×4 mm） 封装，内部集成自动极性检测、自动协商（Auto-Negotiation）、自动 MDI/MDIX 功能，可大幅简化网络接口设计，减少外围元件数量。

主要特性包括：

• 数据速率： 支持 10Mbps / 100Mbps（全双工与半双工模式）

• 接口类型： RMII（Reduced Media Independent Interface）

• 封装形式： QFN-24（4mm × 4mm）

• 工作电压： 3.3V（核心电压 1.2V 内部稳压）

• 功耗性能： 低于 180 mW（100Mbps 模式）

• 温度范围： -40°C 至 +85°C（工业级）

• 自适应特性： 自动 MDI/MDIX，自动协商速率

• 符合标准： IEEE 802.3u、802.3-2005

• 内置稳压器与电源管理功能

• 支持 LED 信号指示接口

二、性能优势

1. 超低功耗设计
   LAN8720A 采用先进的节能架构，在空闲与链路状态下均能有效降低功耗，非常适合物联网、嵌入式和便携式设备使用。

2. 高集成度与简化设计
   内置稳压电路与晶体驱动器，无需外部 25MHz 晶振即可运行，极大简化 PCB 设计并降低成本。

3. 可靠的链路与信号完整性
   具备自动极性检测与修正功能，可自动识别并纠正信号线反接问题，确保以太网连接稳定可靠。

4. 广泛兼容性
   支持标准 RMII 接口，可直接连接主流 MCU 平台（如 STM32F107、STM32F407、ESP32 等），被广泛用于嵌入式以太网通信模块。

5. 支持多种节能模式
   包括节能链路模式（Energy Detect Power-Down）与待机模式，使设备在未连接网络时仍可维持极低功耗状态。

三、典型应用领域
LAN8720A-CP-TR 以其小尺寸、低功耗和高兼容性，被广泛应用于：

• 嵌入式以太网控制器（如 STM32、NXP、ESP32 系列）

• 工业自动化与物联网网关设备

• 智能家居控制系统

• 网络摄像头与视频终端

• 打印机、路由器及通信模块

• 教育与实验开发板（如 STM32F4 Discovery、ESP32-LAN 模块）

四、总结
LAN8720A-CP-TR 作为一款性能稳定、结构紧凑的以太网物理层芯片，集成度高、功耗低、兼容性强，为嵌入式系统设计提供了高效的以太网通信解决方案。无论在工业控制、物联网应用还是消费电子产品中，LAN8720A 都以其高可靠性和低能耗特性成为众多工程师首选的以太网 PHY 芯片。
