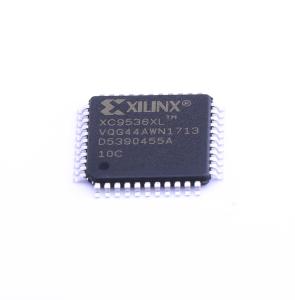

XC9536XL-10VQG44C CPLD 在小型逻辑控制与接口扩展中的应用

发布时间：2025-10-14 16:21:34

在最近的一个小型嵌入式控制实验中，我使用了 XC9536XL-10VQG44C，它属于 Xilinx CoolRunner-II 系列 CPLD。该系列 CPLD 以低功耗和快速逻辑响应著称，非常适合实现简单状态机、接口桥接和教学实验项目。

一、芯片概况

• 逻辑宏单元（Macro Cells）：36

• 可用 I/O 引脚：30

• 封装类型：VQG44

• 速度等级：-10

• 工艺节点：0.18μm 超低功耗工艺

• 工作温度：工业级（-40°C ~ +85°C）

虽然逻辑资源有限，但足以支持基础控制、接口扩展和小型实验项目。

二、开发体验

1. 逻辑资源足够基础控制
   36 个宏单元可以实现简单状态机、开关控制和 LED 驱动等基础逻辑，非常适合小型嵌入式模块。

2. I/O 灵活
   30 个 I/O 引脚支持 UART、SPI、I2C 等接口，可轻松与传感器或显示模块连接。

3. 开发工具体验
   使用 Xilinx ISE 14.x 进行开发，上手非常方便，仿真和综合速度快，参考设计和模板丰富，适合快速原型开发。

三、应用记录

在项目中，我尝试了以下几个方向：

• 小型开关和状态机逻辑设计

• UART/SPI 接口桥接

• LED 或小型显示模块驱动

• 教学实验板逻辑验证

芯片在运行过程中表现稳定，功耗低，逻辑延迟小，非常适合小型控制任务和接口扩展。

四、心得总结

XC9536XL-10VQG44C 是 CoolRunner-II 系列低功耗 CPLD 的代表型号。

• 优点：低功耗、逻辑延迟短、I/O 灵活、开发工具成熟、易上手

• 适用场景：小型控制板、接口扩展、状态机实现、教学实验

对于低复杂度的嵌入式控制和逻辑扩展项目，这颗 CPLD 是稳定、可靠且易上手的选择，非常适合快速开发和原型验证。
