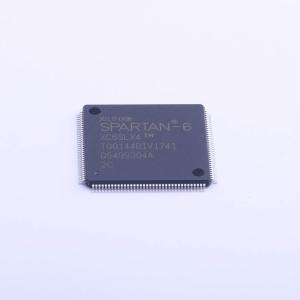

XC6SLX4-2TQG144C FPGA 在低复杂度控制项目中的应用

发布时间：2025-10-14 16:09:27

最近在一个小型嵌入式控制实验中，我使用了 XC6SLX4-2TQG144C，它是 Spartan-6 系列低端型号。虽然逻辑和存储资源有限，但功耗低、价格便宜，非常适合入门级实验和小型控制任务。

一、芯片概况

• 逻辑单元（Logic Cells）：2,016

• DSP48A1 模块：16

• 块 RAM（Block RAM）：144 Kbits

• 可用 I/O 引脚：102

• 封装类型：TQG144

• 速度等级：-2

• 工艺节点：45nm 低功耗工艺

• 工业级温度：-40°C ~ +100°C

低端 FPGA 资源有限，但足够实现简单控制逻辑和通信接口实验。

二、动手体验

1. 逻辑和 DSP 资源
   2,016 个逻辑单元和 16 个 DSP 模块能够轻松实现小型状态机、PWM 控制和简单信号运算。

2. 块 RAM 使用
   144 Kbits 的块 RAM 可以作为 FIFO 或数据缓存，满足小型数据采集需求。

3. I/O 分布
   102 个可用引脚支持 UART、SPI、I2C 等常用接口，适合实验板和小型嵌入式模块。

4. 开发工具
   使用 Xilinx ISE 14.7 开发，仿真和综合速度快，参考设计和示例丰富，便于入门学习。

三、应用记录

在实验项目中，我尝试了以下几个方向：

• 小型传感器数据采集

• 简单电机控制与 PWM 调节

• UART 和 SPI 接口通信

• 入门级实验板功能验证

芯片在开发过程中稳定运行，没有出现资源瓶颈或功耗问题。

四、心得总结

XC6SLX4-2TQG144C 是 Spartan-6 系列低端 FPGA 的代表型号。

• 优点：低功耗、成本低、逻辑和 DSP 足够入门实验，I/O 灵活

• 适用场景：低复杂度嵌入式控制、教育实验、小型原型开发

对于入门项目、小型控制板或教学实验，这颗 FPGA 是非常可靠、易上手的选择。
