项目实录：在 XC7A200T-2FBG676I 上实现高速信号处理

发布时间：2025-10-14 16:03:32

在最近的高速数据处理项目中，我使用了 XC7A200T-2FBG676I 这颗 Artix-7 FPGA。它属于该系列高端型号，逻辑和 DSP 资源非常充足，同时功耗低，非常适合中高复杂度的嵌入式信号处理和原型开发。

一、芯片概况

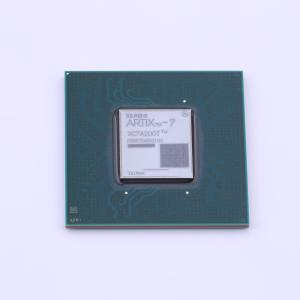

这颗芯片采用 FBG676 封装，工业级温度（-40°C ~ +100°C），速度等级 -2。核心资源如下：

• 逻辑单元：215,360

• DSP48E1 模块：740

• 块 RAM：13,140 Kbits（约 1.6 MB）

• 可用 I/O 引脚：320

• 工艺节点：28nm 低功耗工艺

如此丰富的资源使其能够高效处理并行运算、矩阵计算和大规模数据缓存。

二、开发体验

1. 逻辑和 DSP 的强大支持
   215k 逻辑单元和 740 个 DSP 模块让我能够在 FPGA 上实现滤波、FFT 和高速算法加速任务，无明显资源瓶颈。

2. 块 RAM 的灵活使用
   超过 1.6 MB 的块 RAM 可以用于 FIFO、缓存和高速数据采集缓冲，大幅提升数据吞吐效率。

3. 丰富 I/O 接口
   320 个可用引脚支持 SPI、UART、I2C、LVDS 等接口，还可用于高速串行通信设计，适应多种外围设备。

4. 开发工具体验
   使用 Vivado Design Suite 开发，IP 核和参考设计丰富，综合和仿真速度稳定，调试体验顺畅。

三、实际应用记录

在项目中，我主要尝试了以下几个方向：

• 高速数据采集与信号处理

• 通信协议桥接与数据整合

• 中高端实验板原型开发

整个开发过程中，芯片稳定运行，处理并行任务和大数据吞吐时性能良好。

四、心得总结

XC7A200T-2FBG676I 在中高端 Artix-7 FPGA 中表现优异，适合高速信号处理和数据密集型任务。

• 优点：逻辑与 DSP 资源丰富、块 RAM 大、I/O 多、功耗低、开发工具成熟

• 适用场景：高速信号处理、通信接口、数据采集、科研原型开发

这颗 FPGA 对中高复杂度嵌入式项目和高速原型验证来说，是非常可靠且高效的选择。
