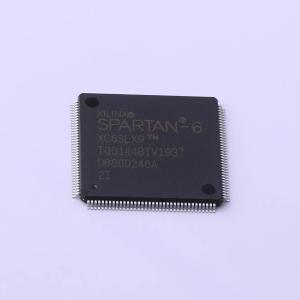

XC6SLX9-2TQG144I：Spartan-6 入门级 FPGA 技术概览

发布时间：2025-10-14 15:57:05

Xilinx Spartan-6 系列 FPGA 以低成本、低功耗和成熟开发生态闻名，适用于入门级嵌入式系统、控制板及教学实验。
其中，XC6SLX9-2TQG144I 是 Spartan-6 系列的低容量型号，资源虽有限，但在小型控制、简单通信接口和基本信号处理应用中依然表现稳定可靠。

一、核心规格

• 逻辑单元（Logic Cells）：9,152

• DSP48A1 模块：16

• 块 RAM（Block RAM）：576 Kbits

• 可用 I/O 引脚：102

• 封装类型：TQG144

• 速度等级：-2

• 工艺节点：45nm 低功耗工艺

• 工作温度：工业级（-40°C ~ +100°C）

这种配置适合低复杂度的嵌入式控制和信号处理任务，同时保持 Spartan-6 系列的低功耗特性。

二、技术特点

1. 轻量级设计
   逻辑和 DSP 资源适中，适合小型控制逻辑、数据采集或协议桥接应用。

2. 低功耗与低成本
   653"/>芯片功耗低，封装紧凑，成本可控，适合教育、原型验证及入门开发。

3. 灵活接口支持
   可实现 UART、SPI、I2C 等通信接口，I/O 分布灵活，适应不同板级设计需求。

4. 成熟开发生态
   完全兼容 Xilinx ISE Design Suite，提供丰富示例和参考设计，便于快速开发和调试。

三、典型应用场景

• 嵌入式控制：小型电机控制、传感器采集、逻辑控制模块

• 通信接口：低速协议桥接、数据采集卡接口逻辑

• 教学实验：高校 FPGA 实验板、入门实验项目

• 原型开发：小型功能验证平台

四、总结

XC6SLX9-2TQG144I 是 Spartan-6 系列中入门级 FPGA 的代表型号。
它在资源、功耗和成本之间取得了平衡，适合低复杂度控制、通信接口和实验项目。
对于学生、工程入门项目或小型原型验证，这款 FPGA 提供了稳定、可靠且易上手的开发体验。
