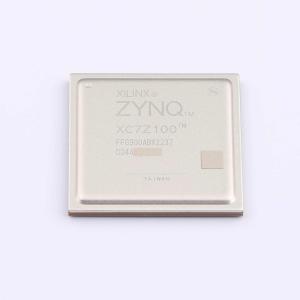

XC7Z100-2FFG900I：Zynq 高端 SoC 的实用概览

发布时间：2025-10-14 15:25:58

在嵌入式系统设计中，Zynq-7000 系列 SoC 一直是“处理器 + FPGA”架构的代表。
其中，XC7Z100-2FFG900I 属于 Zynq 系列的高端型号，它集成了强大的 ARM 处理器和丰富的可编程逻辑资源，适合高速信号处理、工业自动化、边缘 AI 和复杂通信系统等应用。

一、芯片概况

XC7Z100-2FFG900I 采用 FFG900 封装，工业级温度范围（-40°C ~ +100°C），速度等级 -2。
主要参数如下：

• 双核 ARM Cortex-A9 处理器（最高 866 MHz）

• 约 444K 逻辑单元（Logic Cells）

• 28.05 Mb 块 RAM

• 1,740 个 DSP48E1 单元

• 16 个 GTX 高速收发器（最高 12.5 Gbps）

• 28nm 低功耗工艺

这种配置使 XC7Z100 能够同时运行完整操作系统，并通过 FPGA 逻辑加速复杂计算任务。

二、主要特点

1. 异构架构设计
   ARM 处理器负责系统调度、操作系统和应用逻辑，FPGA 负责高并行任务或专用加速，实现软硬件协同。

2. 高速接口与通信能力
   内置 GTX 收发器支持 PCIe、SATA、Aurora 等高速协议，适合大带宽数据流场景。

3. 强大运算资源
   丰富的 DSP 和 Block RAM 支持图像处理、信号处理、AI 推理等高强度计算。

4. 完善开发生态
   Vivado + PetaLinux 支持全流程开发，从硬件逻辑设计到嵌入式软件部署一体化。

5. 工业级可靠性
   “I” 型工业级封装，适合严苛环境下长期稳定运行。

三、典型应用场景

• 工业自动化：复杂运动控制、机器人控制、实时监控系统

• 通信与网络设备：协议处理、数据包加速、边缘网关

• 图像与视频处理：高清视频采集与处理、机器视觉

• 边缘 AI：深度学习推理加速、信号分类

• 科研实验平台：异构计算研究、算法验证和原型开发

四、总结

总体来看，XC7Z100-2FFG900I 是 Zynq 系列中高端、功能全面的 SoC FPGA。
它既能运行完整操作系统，又可利用 FPGA 部分进行高并行计算或接口加速，是对性能要求高、系统复杂度大的嵌入式项目的理想选择。
