XC6SLX9-2TQG144C：轻量级 Spartan-6 FPGA，入门与小型项目的常青款

发布时间：2025-10-14 15:24:33

如果你接触 FPGA 时间久一点，肯定对 Xilinx Spartan-6 系列 不陌生。
在这系列里，XC6SLX9-2TQG144C 可以说是一颗经典的小容量器件。
它资源不多，但非常实用，价格合适，开发资料丰富，是做原型验证、教学实验、或者小型控制系统时经常会选的型号。

一、芯片概况

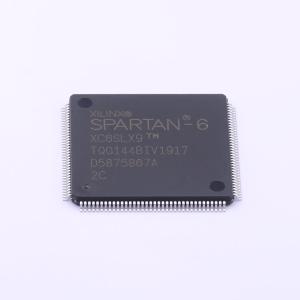

XC6SLX9-2TQG144C 属于 Spartan-6 LX 系列 FPGA，采用 TQG144 封装（144 引脚 QFP），适合对体积和成本敏感的设计。
主要参数如下：

• 9,152 个逻辑单元（Logic Cells）

• 576 Kbits 块 RAM

• 16 个 DSP48A1 乘法器

• 102 个可用 I/O 引脚

• 1 个 PLL 与 2 个 DCM（时钟管理模块）

• 速度等级：-2

• 温度范围：商用级（0°C ~ +85°C）

这颗芯片采用 45nm 低功耗工艺，性能和功耗表现都不错，非常适合在中低速逻辑控制或信号处理场合使用。

二、主要特点

1. 结构简单、上手容易
   逻辑资源适中，设计复杂度不高，非常适合入门学习或原型验证。

2. 功耗低、成本低
   在小功率、成本敏感的应用中具有明显优势，比如便携式设备或低端控制板。

3. 支持多种接口标准
   可通过 I/O 实现 SPI、UART、I2C、LVDS、SDRAM 等多种外设通信接口。

4. 开发工具成熟
   完全兼容 Xilinx ISE Design Suite，资料齐全，示例多，学习曲线平缓。

三、典型应用场景

• 嵌入式控制系统：用于工业控制、小型 PLC 或运动控制模块。

• 数字信号处理：如简单的滤波、编码或调制解调。

• 教育与科研实验：常见于高校 FPGA 教学板或竞赛开发板。

• 通信接口与数据转换：实现协议桥接或接口逻辑。

• 产品原型验证：快速搭建逻辑原型或功能验证平台。

四、总结

总的来说，XC6SLX9-2TQG144C 是一颗小巧、稳定、易用的 FPGA。
虽然资源不多，但对于控制类、接口类或教学类项目来说已经绰绰有余。
它的优势在于成本低、功耗低、开发环境成熟，无论是学生学习 FPGA，还是工程师做小型硬件验证，它都是一个“用起来很顺手”的选择。
